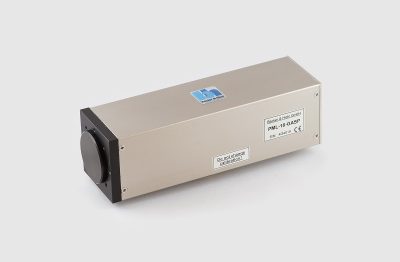

PML-16-C / PML-16-GaAsP 16通道探測器
- 結合bh?SPC系列模塊可用于16通道TCSPC
- 在所有16個通道中同時測量
- 探測器通道的1 x 16排列
- 時間分辨率200 ps FWHM
- 計數速率高達4 MHz
- 通過DCC-100模塊進行電源控制
- bh多光譜FLIM檢測系統的一部分
- 可直接連接到所有bh?SPC系列TCSPC系統
|
PML-16-C
|
|||
|
陰極類型
|
-0
|
-1
|
-GaSP
|
|
波長范圍/ nm 1）
|
300-600
|
300-850
|
360-720
|
|
探測器量子效率1）
|
420 nm時為22％
|
420 nm時為20％
|
45％@ 540納米
|
|
光譜靈敏度：單擊此處
|
|||
|
渡越時間（TCSPC IRF / FWHM，典型值）
|
180 ps
|
200 ps
|
220 ps
|
|
計數率
|
高達4 MHz
|
||
|
通道數
|
16
|
||
|
排列
|
線性（1 x 16），可選。方形（4 x 4）
|
||
|
感光區域（每個通道）
|
線性（0.8 x 16）毫米，方形（4 x 4）毫米
|
||
|
通道間距
|
1毫米
|
||
|
信號輸出
|
|||
|
輸出極性
|
負
|
||
|
輸出接口
|
SMA
|
||
|
輸出阻抗
|
50Ω
|
||
|
路由信號
|
4位+錯誤信號，TTL / CMOS
|
||
|
路由信號連接器
|
15針Sub-D / HD
|
||
|
電源
|
|||
|
（來自DCC-100卡）
|
±5 V，+12 V
|
||
|
一般信息
|
|||
|
尺寸（寬x高x長）
|
（52 x 52 x 145）毫米
|
||
(1) According to Hamamatsu specifications
