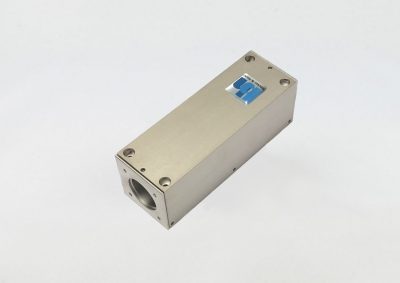

PMCS-150小型制冷型單光子PMT
- 快速TCSPC儀器響應函數：<120 ps FWHM
- 內部制冷：低暗計數率
- 內部GHz前置放大器：高輸出幅度
- 內部過載保護
- 內部高壓發生器
- 簡單的+12 V電源
- 標準C-Mount接口
- 小尺寸：40 x 40 x 120毫米
- 直接連接到所有bh?TCSPC系統
|
型號
|
PMCS-150-4
|
PMCS-150-110
|
PMCS-150-113
|
PMCS-150-210
|
PMCS-150-20
|
|
陰極類型
|
-4
|
-110
|
-113
|
-210
|
-20
|
|
波長范圍/ nm 1）
|
185-870
|
230-700
|
185-700
|
230-700
|
300-900
|
|
探測器量子效率1）
|
25％
380納米
|
35％
@ 350納米
|
43％
@ 350納米
|
18％
490納米
|
|
|
暗計數率（啟用冷卻2））/ s -1
|
40
|
20
|
20
|
40
|
500
|
|
IRF寬度，1毫米點/整個陰極面積（FWHM，典型值）
|
100 ps / 120 ps
|
||||
|
單電子響應寬度（FWHM，典型值）
|
1.5納秒
|
||||
|
單電子響應幅度
|
-100至-200 mV
|
||||
|
計數率
|
> 5 MHz（連續），> 100 MHz（峰值，<1 μs）
|
||||
|
內部過載保護
|
PMT電壓下調
|
||||
|
從過載中恢復
|
當光強度恢復正常時自動
|
||||
|
過載指示器
|
LED
|
||||
|
過載信號
|
TTL / CMOS，開漏，低電平有效
|
||||
|
信號輸出
|
|||||
|
輸出極性
|
負
|
||||
|
輸出接頭
|
SMA
|
||||
|
輸出阻抗
|
50Ω
|
||||
|
電源
|
|||||
|
電源
|
+12 V，300 mA 3）
|
||||
|
一般信息
|
|||||
|
陰極直徑
|
8毫米
|
||||
|
尺寸（寬x高x長）
|
（40 x 40 x 120）毫米
|
||||
|
光學適配器
|
C-Mount母口
|
||||
|
光纖耦合
|
可根據客戶要求提供SMA 905或FC
|
||||
（1）根據Hamamatsu規格
（2）探測器安裝在散熱器上，探測器底座溫度<25°C
（3）禁用制冷器時為100 mA
