高溫固化處理(HTCure)的超堅固耐用DPSS激光器
瑞典Cobolt公司采用HTCure?技術打造DPSS激光器，近乎理想光斑品質和光束質量，超強的穩定性和超長使用壽命。同時一改激光器作為敏感光學儀器的形象，以其皮實堅固的特點成為眾多激光分析儀器的首選。
當今的高科技診斷儀器及科學實驗對于激光器的性能期望值越來越高，作為代表性的緊湊型DPSS激光器越來越廣泛的應用于這些系統中，以代替?zhèn)鹘y(tǒng)的氬離子激光器和燈泵激光。如DNA測序儀器經常性的單次運行好幾天，以得到一個基因序列的據，此時激光器的任何一個問題都可能造成測試數據無效?；谶@種情況，激光器的制造廠商需要制造出數年連續使用無差錯的產品以滿足需要，實際上這非常嚴苛。激光器是一個非常柔弱和敏感的儀器，即使是其中的光學器件表面被污染，抑或是諧振腔出現μm或亞mrad的機械位移，都會對激光器的性能大打折扣。
DPSS vs 氣體激光器
DPSS激光器的固體工作物質，可以提供更長的壽命。但即使如此，如果激光器里的組件不夠穩定、熱敏感性及震動敏感性強，其相對與氣體激光器的優勢就會被抹殺。
Cobolt獨有的HTCure技術
材料的選定：
為保持良好的溫度穩定性，每一個組件的設計非常小心，其中最重要的就是匹配元器件單獨、及相互之間的熱膨脹系數?；诰牡钠骷x配，整個激光頭可以被加熱至150℃且保持穩定的相對位置，為高溫固化技術（HTCure）提供了基礎。
HTCure技術：
相對于傳統的紫外光固化膠合方式，Cobolt采用了的高溫固化方式來固定諧振腔，鑄就了更可靠的封裝，避免了傳統工藝中的漏氣問題，以及長期使用中的位置飄移問題，讓激光器的穩定性大大提升。激光頭的制作從泵浦激光及相應的準直、聚焦器件的固定開始，接著是激光晶體的準直、產生TEM00模的腔鏡準直、PPKTP晶體（頻率轉換）的準直，最后是激光腔內外的其他各種元器件的準直。各部分之間的位置先暫時用紫外固化膠固定，然后整個激光頭放在一個特制的烤箱中加熱，完成一個完全的高溫固化過程。
封裝：
為了保證脆弱的光學元器件不受污染，固化后的激光頭需要作密封封裝，操作是在氮?dú)猸h(huán)境下進行的，避免了將濕氣封裝的危險，保障了激光器的長久可用性和室內外不同環境的可用性。
HTCure的優勢：
采用HTCure技術制造的激光器，比傳統工藝的產品具備更高的準直精度和更嚴格的固定，強度的穩定性更好，噪聲更低，尤其重要的是外部環境的擾動對其性能無法造成任何負面影響（激光器可暴露在超過100℃的環境下）。
溫度擾動測試
圖1：上左圖：HTCure工藝的激光器在20-50℃溫度擾動下的噪聲表現； 上右圖：?HTCure工藝的激光器在20-50℃溫度擾動，及快速開關下的功率穩定性表現。下圖：HTCure工藝的激光器在20-50℃溫度擾動下，指向穩定性的測試數據（< 4 μrad/℃）。
震動-抗沖擊測試
圖2：全系列產品測試按照IEC 600 68-X標準；可承受60G沖擊（8ms）；可承受1m的自由落體沖擊。
壽命測試：
圖3：HTCure工藝的激光器壽命測試數據
Cobolt激光器，已作為可靠的光源被廣泛應用于各個領域中，尤其是生命科學領域和激光拉曼系統中。
波長和功率
| 產品名稱 | 波長 | 功率 | 尾纖選項 |

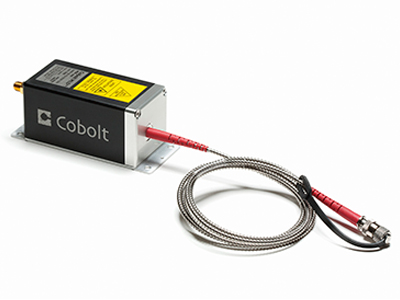

| Cobolt 06-MLD | 405 nm | ≤ 300 mW | ≤ 50 mW, 150mW |
| Cobolt 06-MLD | 445 nm | ≤?100 mW | < 50 mW |
| Cobolt 06-MLD | 473 nm | ≤ 300 mW | < 50 mW |
| Cobolt 06-MLD | 488 nm | ≤ 200 mW | ≤ 30 mW, 100mW |
| Cobolt 06-MLD | 515 nm | ≤ 80 mW | < 30 mW |
| Cobolt 06-DPL | 532 nm | ≤ 200 mW | – |
| Cobolt 06-DPL | 553 nm | ≤?50 mW | – |
| Cobolt 06-DPL | 561 nm | ≤ 100 mW | – |
| Cobolt 06-MLD | 633 nm | ≤?80 mW | < 40 mW |
| Cobolt 06-MLD | 638 nm | ≤?180 mW | ≤ 80 mW |
| Cobolt 06-MLD | 647 nm | ≤?130 mW | < 60 mW |
| Cobolt 06-MLD | 660 nm | ≤?100 mW | ≤?50 mW |
其他主要參數
| 波長精度 | ± 5 nm for MLD &?± 0.3 nm for DPL |
| 光束發散角（全角） | <1.1 mrad for 405 nm <1.2 mrad for 445 nm, 473 nm, 532 nm, 553 nm, 561 nm <1.3 mrad for 488 nm, 515 nm <1.7 mrad for 633 nm, 638 nm, 647 nm, 660 nm |
| 光斑模式 | TEM00 M2 <1.2 for MLD &?TEM00 M2 <1.1 for DPL |
| 光束直徑（出光口處） | 700 μm ± 100 μm |
| 光束圓度（出光口處） | >0.9 : 1 for MLD & >0.95 : 1 for DPL |
| 功率穩定性（8小時以上） | < 1% for MLD & 2% for DPL |
| 光譜線寬 | < 1.2 nm for 405 nm, 445 nm, 473 nm, 633nm, 638nm, 647nm, 660nm < 1.5 nm for 488 nm, 515nm, < 1 MHz for DPL |
| 偏振比（linear, vertical） | >100:1 |
| 指向穩定性 | < 5 μrad / °C, ?20-50° |
| 調制頻率 | 數字調制：150MHz, 50kHz @ 532 nm, 5kHz @ 553 nm, 10kHz @ 561 nm 模擬調制： 2MHz, 50kHz @ 532 nm, 5kHz @ 553 nm, 10kHz @ 561 nm 開關調制： 500kHz |
| 尺寸 | 激光器：100 x 40 x 40 mm
鑰匙盒：82 x 56.6 x 32 mm |
