用于發光和長時間曝光的 iKon CCD 相機

iKon '慢掃描' CCD 相機系列具有獨特的熱電制冷至 -100°C，可實現行業優秀的低噪聲性能，并在廣泛的光譜范圍和卓越的動態范圍內進行高效的背照式光子收集。iKon 系列針對需要幾分鐘甚至幾小時曝光時間的植物成像或體內發光實驗等應用。

  • 大視野
  • 市場優秀的熱電冷卻至 -100 °C
  • 背照式 > 95% QE
  • 長時間曝光時的理想信噪比性能

iKon CCD 相機應用

iKon 深度制冷 CCD 主要適用于“慢速”弱光成像應用，這些應用通常涉及長時間曝光（從幾十秒到幾分鐘甚至幾小時）以及相對較慢的圖像讀取，典型用于天文學或弱發光檢測. 此外，可以訪問特殊的快速動力學模式以獲得具有微秒動態的數據突發，從而擴展成像靈活性。低噪聲、寬波長范圍內出色的光子響應和卓越的圖像均勻性相結合，擴展了 iKon CCD 的應用。

CCD相機解決方案

Andor提供一系列深度制冷、背照式CCD相機，可滿足各種視野要求，并在非常寬的光譜范圍內提供理想響應。這也包括iXon XL型號與16.8 MB的傳感器，提供了一個巨大的87毫米對角線！

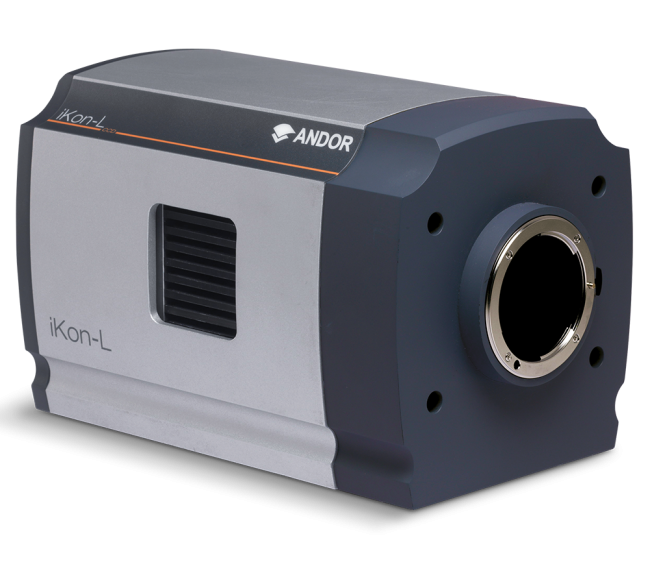

iKon-L 936

大視野發光成像

  • 4.2 Megapixel & 13.5μm像素尺寸：39mm對角線
  • F Mount接口（EF選配）
  • 半導體制冷至 -100 °C，低維護真空
  • 深度耗盡近紅外選配
  • 快速動力學模式（μs動力學）
  • 適用于多個顯微鏡物鏡放大倍數和端口

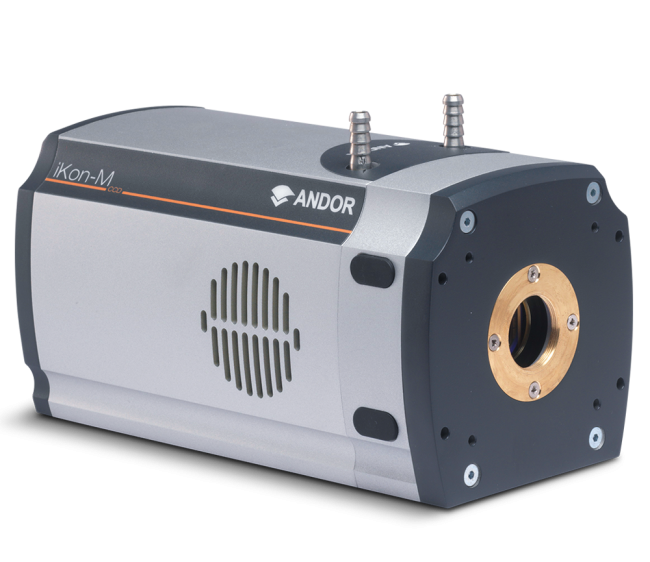

iKon-M 934

中等視野發光成像

  • 1 Megapixel & 13μm像素尺寸：19mm對角線
  • C Mount接口
  • 半導體制冷至 -100 °C，低維護真空
  • 深度耗盡近紅外選配
  • 快速動力學模式（μs動力學）
  • 適用于多個顯微鏡物鏡放大倍數和端口

市場優秀的CCD靈敏度

所有iKon型號都提供了技術的互補組合，可確保在非常低的光信號條件下獲得最大的信噪比。

-100°C熱電制冷：市場優秀的永久真空冷卻可確保在從幾分鐘到幾小時的長曝光時間范圍內將暗電流降至最低。

最小化讀取噪聲：通常被認為是真正的檢測極限，和或優化和最小化每臺相機的讀取噪聲下限。

背照QE和NIR增強：所有iKon CCD傳感器都是背照的，通過盡可能高的QE最大限度地收集光子，包括用于增強NIR響應的深度耗盡技術（通過邊緣抑制技術來減少NIR干涉）。

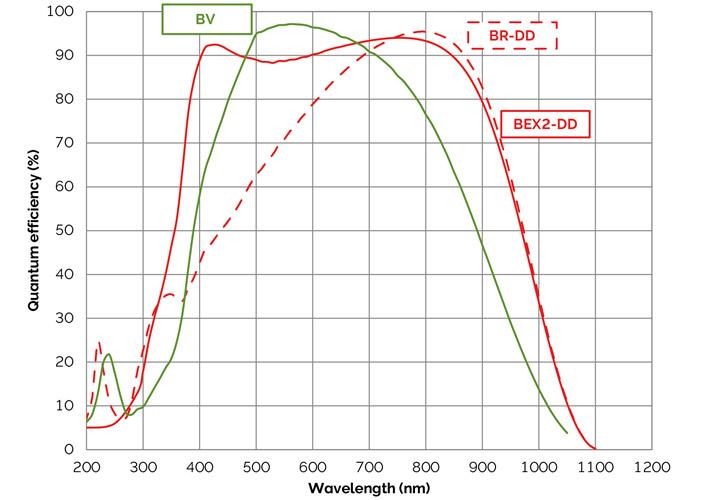

標準硅（‘BV’）和深度耗盡（‘BR-DD’和‘BEX2-DD’）iKon XL和iKon-L傳感器選項的量子效率與波長的關系。

標準硅（‘BV’）和深度耗盡（‘BR-DD’和‘BEX2-DD’）iKon-L傳感器選項的量子效率與波長的關系。通過將QE反應擴展到近紅外光譜，它為多多參數發光和熒光成像提供了更大的潛力，并為體內研究提供了與深層組織更好的相容性。

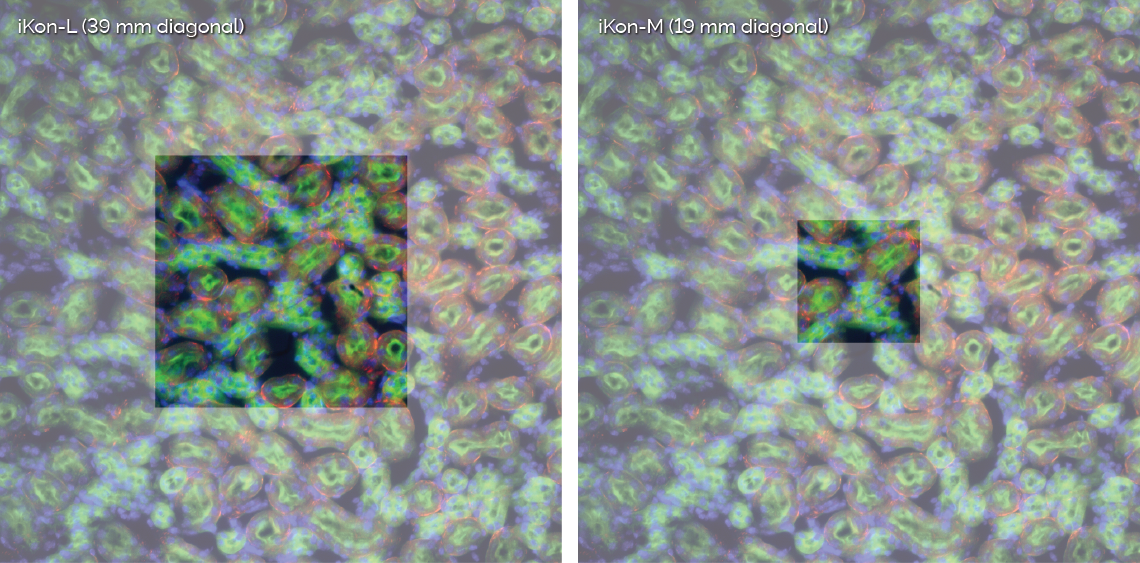

大視野

iKon-M采用了19毫米的對角線，采用C-Mount接口，最大限度地提高了視野。使用420萬像素傳感器和F-mount的iKon-L可以提供更大的39毫米視野。延長管組可用于調整焦距。此外，iKon XL型號具有令人印象深刻的87毫米視野！

備注：當需要大視場進行更快的光度或熒光實驗（從毫秒到幾十秒不等）時，我們建議檢查Sona背照sCMOS和iXon Ultra以及Life 888 EMCCD模型。

低維護操作

iKon系列UltraVac?永久真空特別適合長時間曝光實驗的需要，在長時間曝光實驗中，相機不僅需要盡可能低的熱噪聲，而且需要在較長時間內進行嚴格的熱控制。此外，熱電制冷到-100°C，即使對于非常大面積的傳感器，也可以避免使用液氮或不可靠的壓縮氣體冷卻器，以盡量減少相機暗電流。

型號 iKon-L 936 iKon-M 934
像素?cái)?shù)目 2048 x 2048 1024 x 1024
芯片對角線尺寸 39 18.8
像素尺寸（μm） 13.5 13
峰值量子效率（%） 95 95
QE選項 BV, BU2, BR-DD, BEX2-DD, FI BV, BU2, BR-DD, BEX2-DD, FI
制冷溫度?(°C) -100 -100
暗電流（e-/pix/sec） 0.000059 0.00012
讀出噪聲（rms e-） 2.9 2.9
滿阱容量（e-） 150,000 130,000
數字化 16-bit 16-bit
讀出速度（MHz） 0.05, 1, 3, 5 0.05, 1, 3, 5
讀出口數量 1 1
全幅讀出最快時間 1.05 0.23
時間戳 TTL TTL
接口類型 USB 2.0 USB 2.0
