16通道單光子計數器
- 最小時間通道寬度低至165 ps
- SPAD的16個LVTTL輸入或PMT的4個CFD輸入
- 記錄理想光子時間
- Multiscaler操作（單觸發，多停止）
- 適用于Windows Vista / 7/8/10的免費操作軟件

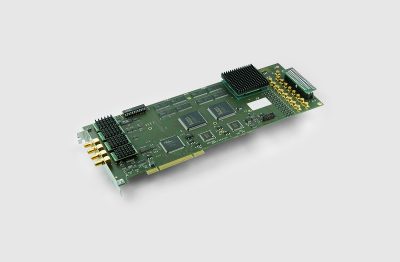

DPC-230是一個16通道光子相關器，可在多達16個并行檢測通道中記錄理想光子時間。該計數器可用于傳統的熒光壽命測量，單分子光譜，F(xiàn)CS和FCCS記錄，F(xiàn)LIM。該計數器提供PCI接口，可以輕松安裝在PC中。
一般信息
DPC-230特別針對一種新型的熒光相關光譜，該光譜記錄了10個數量級時間范圍內的相關性。因此，可以在一次測量中獲得單重態衰變速率，旋轉弛豫速率，構象變化的速率常數，三重態躍遷和衰變速率以及與蛋白質，脂質或納米粒子結合的游離熒光團和熒光團的擴散時間。另一個應用可能是擴散光學相關實驗，該實驗需要在大量檢測通道中進行自相關。
DPC-230光子相關器卡可在多達16個并行檢測通道中記錄理想光子時間。記錄的時間分辨率為每個時間通道165 ps。根據光子如何關聯，可以獲得熒光相關性（FCS），熒光互相關性（FCCS）或光子計數直方圖。此外，DPC-230可用于記錄亞納秒至毫秒范圍內的發光衰減曲線和熒光壽命圖像，用于LIDAR實驗，飛行時間質譜或任何其他基于獲取時間分布的實驗。
隨儀器附操作軟件
該SPCM操作和測量軟件，包含在所有的SPC系列模塊。SPCM提供在線計算和顯示（2D，3D）多種操作模式下采集的數據（衰減曲線，F(xiàn)LIM，F(xiàn)CCS）。SPCM軟件正在進行積極的持續開發。SPCM經常收到有關新功能和錯誤修復的更新。閱讀更多…
FLIM和FCS數據分析
對于高級熒光壽命成像（FLIM）和單曲線數據分析，請使用SPCImage。
對于高級熒光相關光譜（FCS）和互相關（FCCS）數據分析，請使用Burst Analyzer。
自定義編程庫（DLL，LabVIEW）
對于自動化和自定義軟件集成，可以使用DLL和LabVIEW驅動程序。閱讀更多…
?
|
LVTTL輸入
|
|
|
通道數
|
16
|
|
輸入電壓
|
LVTTL
|
|
閾值
|
1.4V
|
|
最小 輸入脈沖寬度
|
2ns
|
|
最小 脈沖間隔
|
5.5ns
|
|
連接器接口
|
MCX，計數卡上
|
|
CFD輸入
|
|
|
通道數
|
4
|
|
閾值
|
-20 mV至-500 mV
|
|
過零調整范圍
|
-100 mV至100 mV
|
|
連接器接口
|
SMA，前面板
|
|
實驗觸發輸入
|
|
|
輸入電壓
|
LVTTL
|
|
閾值
|
1.4伏
|
|
數據采集
|
理想時間模式
|
|
方法
|
時間標簽記錄，理想光子時間
|
|
光子的相關
|
在線或離線的多tau或線性tau算法
|
|
自相關
|
所有頻道
|
|
互相關
|
任何一對渠道
|
|
時間增量
|
164.61
|
|
死時間
|
<10 ns
|
|
并行通道數
|
16個LVTTL或4個CFD通道
|
|
計數器FIFO緩沖區容量
|
4 * 10 ^6光子
|
|
讀出
|
測量期間連續讀出
|
|
持續讀出率
|
7 * 10 ^6光子
|
|
在線計算
|
FCS，F(xiàn)CS Fit，MCS，PCH
|
|
數據采集
|
TCSPC模式
|
|
方法
|
時間標簽記錄，反轉啟動-停止
|
|
光子的相關性
|
在線或離線的start-stop直方圖
|
|
啟動（光子）通道
|
3個CFD輸入
|
|
死時間
|
<10 ns
|
|
停止通道
|
1個CFD輸入
|
|
停止輸入率
|
理想 150MHz
|
|
停止分頻器
|
1， 2， 4
|
|
時間通道寬度
|
164.61 ps
|
|
計數器FIFO緩沖區容量
|
4 * 10 ^6光子
|
|
讀出
|
測量期間連續讀出
|
|
持續讀出率
|
7 * 10 ^6光子
|
|
在線計算
|
Deacy，F(xiàn)CS，F(xiàn)CS Fit，MCS，PCH，圖像
|
|
數據采集
|
Multiscaler模式
|
|
方法
|
時間標簽記錄，直接單開始-多停止
|
|
光子的相關
|
在線或離線的開始-停止直方圖
|
|
開始（參考）通道
|
1個CFD輸入或1個LVTTL輸入
|
|
停止（光子）通道
|
3個CFD輸入或15個LVTTL輸入
|
|
死時間
|
<10 ns
|
|
時間通道寬度
|
164.61 ps
|
|
計數器FIFO緩沖區容量
|
4 * 10 ^6光子
|
|
讀出
|
測量期間連續讀出
|
|
持續讀出率
|
7 * 10^6光子
|
|
在線計算
|
Deacy，F(xiàn)CS，F(xiàn)CS Fit，Antibunching，MCS，PCH，圖像
|
|
成像模式操作
|
|
|
可以用做
|
TCSPC和Multiscaler模式
|
|
采集原理
|
掃描，記錄像素，行和幀時鐘脈沖
|
|
理想 像素率
|
2MHz
|
|
運行環境
|
|
|
PC系統
|
Windows 7至10，> 8 GB RAM，建議使用64位操作系統
|
|
PC接口
|
PCI接口
|
|
能耗
|
大約 +5 V從12 W，+ 12 V從0.7 W
|
|
尺寸
|
312毫米x 130毫米x 15毫米
|
