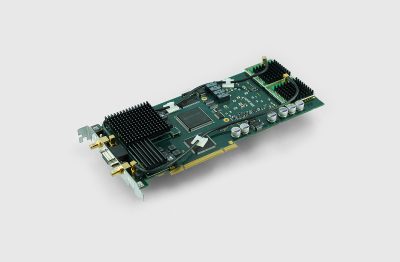

通用型TCSPC模塊
- 最小時間通道寬度低至813 fs
- 電子時間分辨率2.5 ps RMS（6.6 ps FWHM）
- 10 MHz飽和計數率
- FLIM，PLIM，F(xiàn)LITS，F(xiàn)CS
- 適用于Windows Vista / 7/8/10的免費儀器操作軟件（FCS曲線的實時計算和擬合）
- 并行操作多達4個模塊
- 可作為多模塊軟件包提供，例如SPC-152N，SPC-153N和SPC-154N
SPC-150N是具有合理成本的高端性能，具有高時間分辨率的時間相關單光子計數（TCSPC）成像模塊。該計數器可用于傳統的熒光壽命測量，單分子光譜，F(xiàn)CS和FCCS記錄，F(xiàn)LIM，Mosaic FLIM，F(xiàn)LITS以及FLIM / PLIM組合應用。該計數器模塊還是各種掃描顯微鏡的FLIM升級的基礎。該計數器提供PCI接口，可以輕松安裝在PC中。
一般信息
SPC-150N計數器具有較大的內部存儲器，快速總線接口以及探測器和同步輸入中的超快速鑒別器。這使模塊可以通過具有低渡越時間和極快的單光子響應的探測器獲得出色的時間分辨率。特別推薦將它們用于超導納米線單光子探測器，MCP PMT和帶有雙堿或多堿陰極的快速混合型單光子探測器。它們提供了所有標準的光子分布模式，連續流模式，F(xiàn)IFO（時間標記）模式和FIFO成像（FLIM）模式。因此，SPC-150N計數器可用于傳統的熒光壽命實驗，擴散光學層析成像（DOT），停流實驗（Stopped flow），單分子光譜，F(xiàn)CS和FCCS記錄，F(xiàn)LIM，馬賽克FLIM，F(xiàn)LITS和組合的FLIM / PLIM。單通道或多通道計數器可用于DCS-120共焦FLIM系統。它們也是Zeiss LSM 710和510顯微鏡以及各種其他共焦和多光子激光掃描顯微鏡的標準FLIM系統的基礎。
隨計數器附測量軟件
該SPCM操作和測量軟件，包含在所有的SPC系列模塊。SPCM提供在線計算和顯示（2D，3D）多種操作模式下采集的數據（衰減曲線，F(xiàn)LIM，F(xiàn)CCS）。SPCM軟件正在進行積極的持續開發。SPCM經常收到有關新功能和錯誤修復的更新。閱讀更多…
FLIM和FCS數據分析
對于高級熒光壽命成像（FLIM）和單曲線數據分析，請使用SPCImage。
對于高級熒光相關光譜（FCS）和互相關（FCCS）數據分析，請使用Burst Analyzer。
自定義編程庫（DLL，LabVIEW）
對于自動化和自定義軟件集成，可以使用DLL和LabVIEW驅動程序。閱讀更多…
|
光子通道
|
|||||||||
|
原理
|
恒比鑒別器（CFD）
|
||||||||
|
鑒別器輸入帶寬
|
4 GHz的
|
||||||||
|
時間分辨率（FWHM / RMS，電子）
|
6.6 ps / 2.5 ps
|
||||||||
|
IRF最大時間差異
|
50秒內<1 ps
|
||||||||
|
理想輸入電壓范圍
|
-30 mV至-500 mV
|
||||||||
|
最小 輸入脈沖寬度
|
200 ps
|
||||||||
|
閾值
|
0至-250 mV
|
||||||||
|
過零信號調整范圍
|
-100 mV至100 mV
|
||||||||
|
同步通道
|
|||||||||
|
原理
|
恒比鑒別器（CFD）
|
||||||||
|
鑒別器輸入帶寬
|
4 GHz的
|
||||||||
|
理想輸入電壓范圍
|
-30 mV至-500 mV
|
||||||||
|
最小 輸入脈沖寬度
|
200 ps
|
||||||||
|
閾值
|
0至-250 mV
|
||||||||
|
頻率范圍
|
0至150 MHz
|
||||||||
|
分頻器
|
1 2 4
|
||||||||
|
過零信號調整范圍
|
-100 mV至100 mV
|
||||||||
|
時間幅度轉換器/ ADC
|
|||||||||
|
原理
|
斜坡發生器/偏置放大器
|
||||||||
|
TAC范圍
|
50 ns至5 μs
|
||||||||
|
偏置放大器增益
|
1至15
|
||||||||
|
偏置放大器失調
|
TAC范圍的0％至100％
|
||||||||
|
時間范圍（含）偏置放大器
|
3.3 ns至5 μs
|
||||||||
|
最小 時間通道寬度
|
813 fs
|
||||||||
|
ADC原理
|
具有誤差校正功能的50 ns閃存ADC
|
||||||||
|
非線性度
|
<0.5％RMS，典型值 <1％峰峰值
|
||||||||
|
數據采集
|
直方圖模式
|
||||||||
|
方法
|
板載多維直方圖處理
|
||||||||
|
死時間
|
100 ns，與計算機速度無關
|
||||||||
|
飽和計數率
|
10MHz
|
||||||||
|
有效計數率
|
5MHz
|
||||||||
|
通道/像素
|
4096
|
1024
|
256
|
64
|
16
|
4
|
1個
|
||
|
最大 掃描范圍
|
16 x 16
|
64 x 64
|
128 x 128
|
256 x 256
|
512 x 512
|
1024 x 1024
|
2048 x 2048
|
||
|
理想 計數/時間通道
|
16位
|
||||||||
|
溢流控制
|
無，停止，重復和糾正
|
||||||||
|
采集時間
|
0.1 μs至100,000 s
|
||||||||
|
顯示間隔時間
|
10 ms至100,000 s
|
||||||||
|
重復時間
|
0.1 μs至100,000 s
|
||||||||
|
排序記錄
|
可編程硬件定序器，在曲線模式和掃描模式下通過內存交換無限記錄
|
||||||||
|
與掃描同步
|
掃描設備的像素，線和幀掃描時鐘信號
|
||||||||
|
輸入計數啟用控制
|
1bit，TTL
|
||||||||
|
輸入實驗觸發
|
TTL
|
||||||||
|
數據采集
|
FIFO /參數標簽?zāi)Ｊ?/span>
|
||||||||
|
方法
|
單個光子的時間和波長標記以及連續寫入磁盤
|
||||||||
|
在線展示
|
衰減功能，F(xiàn)CS，F(xiàn)CCS，PCH MCS跟蹤
|
||||||||
|
FCS計算
|
Multi-tau算法，在線計算和在線擬合
|
||||||||
|
衰減曲線計數/波形記錄數
|
無限
|
||||||||
|
死時間
|
100ns
|
||||||||
|
飽和計數率，峰值
|
10MHz
|
||||||||
|
持續計數率（總線傳輸限制）
|
典型值 4MHz
|
||||||||
|
輸出數據格式（ADC /宏時間/路由）
|
12/12/4
|
||||||||
|
FIFO緩沖區容量（光子）
|
2 * 10^6
|
||||||||
|
宏定時器分辨率，內部時鐘
|
50 ns，12bit，由數據流中的MOTF條目標記的溢出
|
||||||||
|
輸入宏定時器分辨率，同步時鐘
|
10 ns至100 ns，12bit，溢出，由數據流中的MOTF條目標記
|
||||||||
|
輸入曲線控制（外部路由）
|
4bit TTL
|
||||||||
|
外部事件標記
|
4bit TTL
|
||||||||
|
輸入計數啟用控制
|
1bit，TTL
|
||||||||
|
輸入實驗觸發
|
TTL
|
||||||||
|
數據采集
|
FIFO /參數標簽成像模式
|
||||||||
|
方法
|
根據時間和波長標記的數據建立圖像
|
||||||||
|
在線展示
|
在不同的時間和波長窗口中最多可顯示8張圖像
|
||||||||
|
與共聚焦掃描頭同步
|
通過幀時鐘，行時鐘和像素時鐘脈沖
|
||||||||
|
探測器/波長通道
|
1至16
|
||||||||
|
圖像分辨率（64位SPCM軟件）
|
|||||||||
|
時間通道數
|
64
|
256
|
1024
|
4096
|
|||||
|
像素?cái)?shù)，1個探測器通道
|
4096 x 4096
|
2048 x 2048
|
1024 x 1024
|
512 x 512
|
|||||
|
像素?cái)?shù)，16個探測器通道
|
1024 x 1024
|
512 x 512
|
256 x 256
|
128 x 128
|
|||||
|
運行環境
|
|||||||||
|
PC系統
|
Windows 7至10，> 8 GB RAM，建議使用64位操作系統
|
||||||||
|
PC接口
|
PCI接口
|
||||||||
|
能耗
|
大約 +5 V從12 W，+ 12 V從0.7 W
|
||||||||
|
尺寸
|
240毫米x 130毫米x 15毫米
|
||||||||
